東亜電子工業　コインタイマー　TD-S2-100

コインタイマー　 東亜電子工業　コインタイマー　TD-S2-100

<!--{$arrProduct.name|h}-->
  • <!--{$arrProduct.name|h}-->

　 コインタイマー　 　東亜電子工業　コインタイマー　TD-S2-100

商品コード
TD-S2-100
メーカー
東亜電子工業

使用硬貨

100円玉

出力

AC100V　10アンペア

コインボックス 容量

約500 枚

メーカー保証

メーカー出荷日より1年間

発送日目安
3～4営業日で出荷

商品情報

手軽に有料化、コインタイマーの標準型。
テレビやマッサージ機などにご使用下さい。

  • ベーシックタイプです。
  • 動作時間・動作枚数設定可能
  • 大容量金庫　100円硬貨500枚収納。
  • 連続動作と積算枚数動作が可能。
  • 返却硬貨落下防止金具装備。

使用例
ブルブルダイエットマシン、マッサージチェア フットマッサージ器、ジェットヒーター、乗馬フィットネス機器、水販売機,テレビ・マッサージチェア・エアコン・ドライヤー用など

TD-S2-100仕様

項目 仕様
付属品 金庫用鍵2本、料金シール1枚、取り付け用ねじ3本、メカ収納部固定ネジ1本
定格電圧 AC100V 50/60Hz
消費電力 3VA以下
許容電圧変動範囲 AC90V〜110V
出力 AC100V 10A以下(抵抗負荷時)
動作環境 温度0℃〜50℃
湿度30〜90%(結露、結氷なきこと)
取付場所 屋内専用
取付傾斜範囲 前後左右5度以内
金庫部容量 100円硬貨にて500枚
投入硬貨記憶枚数 最大50枚
動作時間 秒モード 0.5 秒〜199.5 秒(0.5 秒単位)
分モード 30 秒〜199 分 30 秒(30 秒単位)
異硬貨返却機能 あり
停電記憶機能 停電後24時間データ記憶保持
重量 約2.0Kg
外形寸法 53.0(W)×250.0(H)×150.0(D)mm
メーカー保証 メーカー出荷日より1年間

　外形寸法

　付属品画像

　各部名称

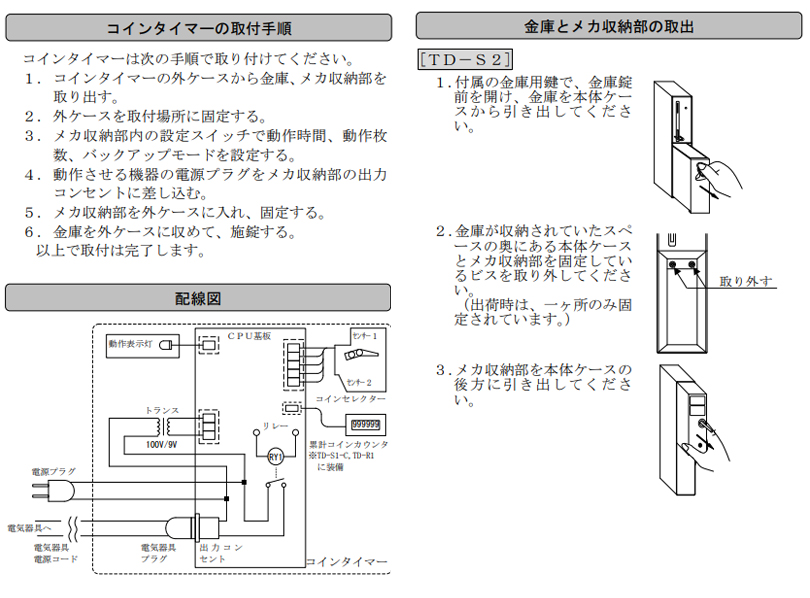

　取り付け方法

コインタイマーQ&A


Q1
屋外仕様のコインタイマーを探しています。
A1
当社のコインタイマーは、全て屋内使用で、しかも環境条件が室温0℃〜50℃、湿度30%〜90%(結露、結氷なきこと)と制限されています。

Q2
200V仕様はありますか?
A2
弊社のコインタイマーは全て100V仕様です。200Vでお使いの時は、リレーを設けて頂き、その接点で動力入り切りしてください。

Q3
接続できる負荷の種類は?
A3

弊社のコインタイマーは全て100V仕様、抵抗負荷で設計しています。負荷の種類とその突入電流特性は、開閉頻度とも関連して、接点溶着を起こす大きな要因となりますので突入電流値を測定し、選定するタイマーを検討してください。

下記は主な負荷と突入電流の目安です。

負荷の種類 突入電流
抵抗負荷 通常電流の1倍
ソレノイド負荷 通常電流の10〜20倍
モータ負荷 通常電流の5〜10倍
コンデンサ負荷 通常電流の20〜40倍

大負荷を接続する場合はタイマで直接負荷を制御することは避け、リレーもしくはマグネットスイッチを介した接続をしてください。

エアコンの場合

弊社コインタイマーは AC100V の電源の入り切りを行うものです。ご利用になるエアコンの負荷容量と仕様を良くご確認の上ご検討お願い致します。200Vや、三相式などの場合は、別途外付けでコイル電圧AC100Vのマグネットリレーなどを設けて頂き、その接点で動力を入り切りして下さい。

シャワーの場合

弊社コインタイマーは AC100V の電源の入り切りを行うものです。電磁弁の電源をタイマーにつなげばシャワーの時間貸しは可能です。電磁弁はAC100Vの物をご利用下さい。 但し、直接水のかかる場所や湿気の多い場所でのご利用は故障の原因になりますのでご注意願います。

ドライヤーの場合

弊社コインタイマーは AC100V の電源の入り切りを行うものです。ご利用になるドライヤーの負荷容量と仕様を良くご確認の上ご検討お願い致します。

マッサージ機の場合

弊社コインタイマーは AC100V の電源の入り切りを行うものです。ご利用になるマッサージ機の負荷容量と仕様を良くご確認の上ご検討お願い致します。また、マッサージ機による振動など伝わりにくい場所への設置をお願い致します。最近のマッサージ機はマイコン制御となっており、リクライニング中に電源が切れてしまい、乗り降りが困難になる場合もございます、怪我など無いようにご注意頂き、運用面でも十分ご理解して頂いた上、ご検討お願い致します。

ランドリーの場合

弊社コインタイマーは AC100V の電源の入り切りを行うものです。ご利用になるランドリーの負荷容量と仕様を良くご確認の上ご検討お願い致します。

★洗濯機の場合
最近の洗濯機はマイコン制御となっており、洗濯物の量によって動作時間が異なります。時間が余ったり足らなかったりする場合もございますので、ご注意下さい。

★乾燥機の場合
乾燥機の中に乾燥した洗濯物が残っていると熱を蓄積する場合がありますので運用上そのような事が無いよう、十分ご注意頂きご検討下さい。

テレビの場合

弊社コインタイマーは AC100V の電源の入り切りを行うものです。ご利用になるテレビの負荷容量と仕様を良くご確認の上ご検討お願い致します。また、課金動作中にリモコンでテレビの電源を切った場合や、テレビの主電源を切った場合でも残時間は経過して行きますのでご注意下さい。(課金中テレビを見ていなくても時間は減って行きます。)
